ডাবল রোল ফর্মিং মেশিন ডাবল স্তর রোল ফর্মিং মেশিন দুটি প্রোফাইল সহ এক মেশিন

পণ্যের বর্ণনা

ডাবল-লেয়ার রোলিং মেশিন, রোল ফার্মার্স টুলিং সহ, পিপিজিএল রোল ফর্মিং মেশিন

দ্রুত বিবরণঃ

1. বেধঃ ০.৪-০.৮ মিমি
2. উপকরণঃ G550/G350, প্রাক-পেইন্টিং শীট
3. ইনপুট প্রস্থঃ 1250mm

মেশিনের তালিকাঃ

1. হাইড্রোলিক ডি-কয়েলার
2. ডাবল-লেয়ার রোল প্রাক্তন
3. হাইড্রোলিক কাটিং ডিভাইসের দুটি সেট
4. রান আউট টেবিল বা স্বয়ংক্রিয় স্ট্যাকিং ডিভাইস
5. সিমেন্স পিএলসি এবং আইওপি / টাচ স্ক্রিন, স্নাইডার ব্র্যান্ড ইনভার্টার

সম্পূর্ণ লাইনটির বর্ণনা/প্রযুক্তিগত পরামিতির বিবরণঃ

• 5TX1250 মিমি হাইড্রোলিক আন-কোয়িলার

কয়েল অভ্যন্তরীণ গর্ত প্রসারিত হাইড্রোলিক সিস্টেম, পাম্প মোটরঃ 3KW
কয়েল অভ্যন্তরীণ ব্যাসার্ধ = 510±30mm
লোড ক্ষমতাঃ সর্বোচ্চ ৫ টন, কয়েল প্রস্থ সর্বোচ্চ ১২৫০ মিমি
ট্যাপার উইন প্রসারিত টাইপ
কয়েল ঘোরানোর জন্য ড্রাইভিং মোটর, 3KW, ম্যানুয়াল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ
অন্যান্য নকশা যেমন স্ন্যাবার আর্ম / সমর্থন আর্ম / কয়েল কার অনুরোধ অনুযায়ী

• এন্ট্রি রোলার এবং ম্যানুয়াল প্রাক-শিয়ারিং ডিভাইস

প্রি-শিয়ারিং ডিভাইসের দুটি সেট
শুধুমাত্র শেষ শীট টুকরো শেষ কাটা
কাজের বেধঃ সর্বোচ্চ ০.৮ মিমি

• নিম্নলিখিত টেবিলের মত কাটা বিবরণ সহ রোল গঠন মেশিনঃ

• পিএলসি নিয়ন্ত্রণ ব্যবস্থা

সিমেন্স ব্র্যান্ডের পিএলসি এবং টাচ স্ক্রিন, স্নাইডার/ শিহলিন/ ডেল্টা ব্র্যান্ডের ইনভার্টার, ওম্রন এনকোডার

কাটা দৈর্ঘ্য সহনশীলতা≤±1mm

নিয়ন্ত্রণ ভোল্টেজ 24V

• প্রোডাক্ট র্যাক অ-পাওয়ারযুক্ত, ৩টি ইউনিট

প্রয়োগঃ

একটি ডাবল শীট রোল গঠনের মেশিনে সাধারণত একটি ডি-রোলার, দুটি প্রবেশদ্বার খাওয়ানোর গাইড সহ প্রবেশদ্বার কাঁচা বিকল্প, দুটি রোল গঠনের সিস্টেম রয়েছে,দুইটি কাটার মেশিনের সাথে একটি কাটার ফ্রেম (এই ডাবল লেভেল রোল ফর্মিং মেশিনটি ধাতব গ্লাসযুক্ত ছাদ টাইল তৈরির জন্য ডিজাইন করা হলে একটি হাইড্রোলিক প্রেসিং সজ্জিত হবে), একটি ট্রান্সমিশন সিস্টেম, একটি নিয়ন্ত্রণ ব্যবস্থা এবং রান আউট টেবিল। হাইড্রোলিক de-coiler এবং স্বয়ংক্রিয় স্ট্যাকিং মেশিন এই ডাবল স্তর রোল গঠন মেশিনের প্রয়োজনীয়তা অনুযায়ী ঐচ্ছিক।ইউরোপীয় গ্রাহকদের জন্য, মেশিনের দেহে নিরাপত্তা কভার এবং সিই চিহ্ন রয়েছে।

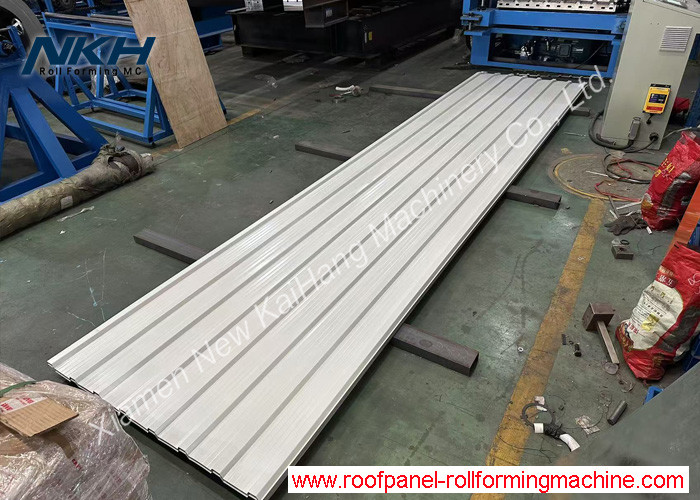

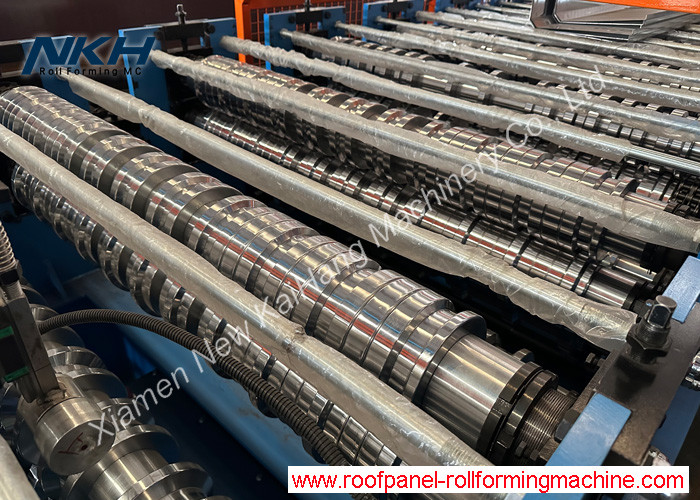

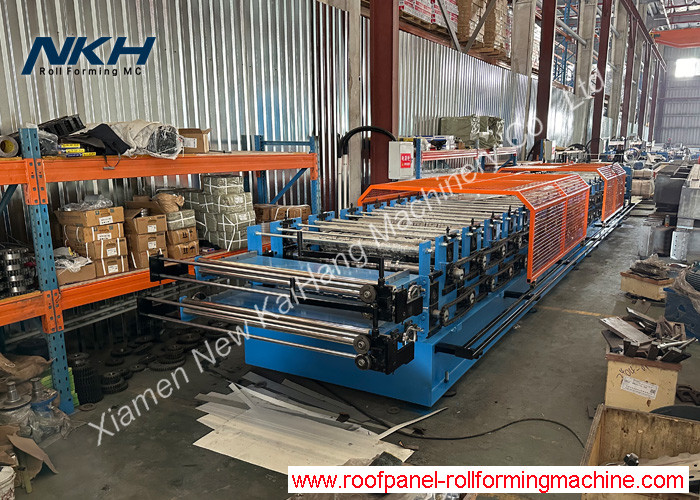

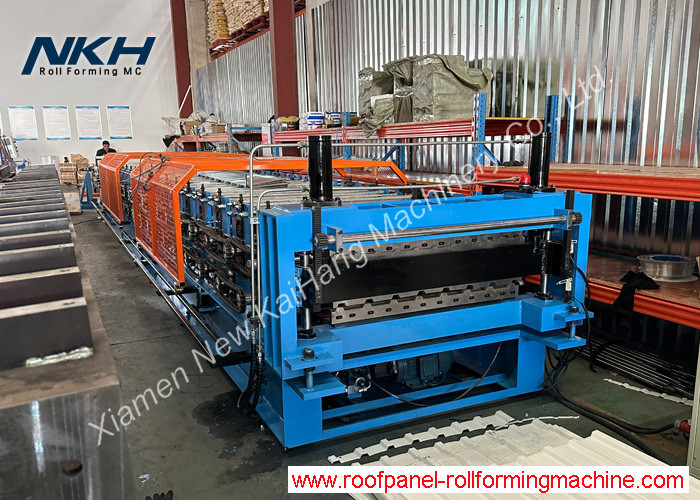

প্রোফাইল ডায়াগ্রাম/ম্যাচআউট/সরঞ্জাম রেফারেন্স ছবিঃ
