YX22-211-1105 মেটাল ছাদ টাইল রোল গঠন মেশিন সার্ভো মোটর ড্রাইভিং

পণ্যের বর্ণনা

ধাতব ছাদ টাইল রোল গঠন মেশিন

প্রয়োগঃ

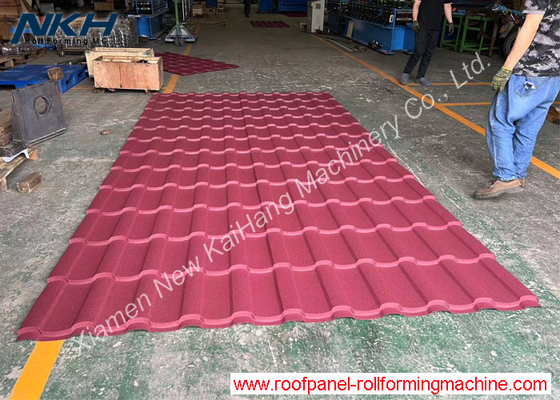

উচ্চমানের প্রি-পেইন্ট শীট থেকে গ্লাসযুক্ত টাইল রোল ফর্মিং মেশিন দ্বারা উত্পাদিত ধাতব স্টেপ ছাদ টাইলগুলি বেশিরভাগ সময় ভিলা বা কিছু আবাসিক ভবনের ছাদ হিসাবে প্রয়োগ করা হয়।

ধাতব গ্লাসযুক্ত ছাদ টাইল এবং সাধারণ ধাতব ছাদ প্যানেলের মধ্যে কেবলমাত্র একটি কিন্তু মূল পার্থক্য রয়েছেঃ ধাপ! সাধারণভাবে বলতে গেলে,ধাতব গ্লাসযুক্ত ছাদের টাইলকে ধাতব গ্লাসযুক্ত ছাদের টাইল বলা হয় ।!

দ্রুত বিবরণঃ

1. বেধঃ ০.৩ মিমি-০.৫ মিমি
2. উপকরণ: উচ্চ মানের প্রাক-পেইন্টিং কয়েল
3. ইনপুট প্রস্থঃ 1250mm
4. কার্যকরী প্রস্থঃ 1100mm
5. উপাদান ওজনঃ 5MT স্ট্যান্ডার্ড হিসাবে
6. চালিত উপায়ঃ গিয়ার/স্প্রোকেট ড্রাইভিং

মেশিনের তালিকাঃ

1. হাইড্রোলিক ডি-কয়েলার বা ম্যানুয়াল ডি-কাইলার র্যাক
2. রোল প্রাক্তন
3. হাইড্রোলিক সিঁড়ি অঙ্কন ডিভাইস, স্টপ চাপুন
4. স্টেপ টাইলস প্রেসিংয়ের পর হাইড্রোলিক কাটিং ডিভাইস
5. র্যাক শেষ
6. পিএলসি নিয়ন্ত্রণ ব্যবস্থা

সম্পূর্ণ লাইনটির বর্ণনা/প্রযুক্তিগত পরামিতির বিবরণঃ

• 5TX1250mm হাইড্রোলিক ডি-কয়েলার

কয়েল অভ্যন্তরীণ গর্ত প্রসারিত হাইড্রোলিক সিস্টেম, পাম্প শক্তিঃ 3KW

কয়েল অভ্যন্তরীণ ব্যাসার্ধ = 508mm

লোড ক্ষমতাঃ সর্বোচ্চ ৫ টন

কয়েল প্রস্থ সর্বোচ্চ 1250mm

কয়েল ঘুরানোর জন্য ড্রাইভিং মোটর, 3KW

ট্যাপার উইন প্রসারিত টাইপ

• এন্ট্রি রোলার এবং ম্যানুয়াল প্রি-শিয়ারিং ডিভাইস (অ-পাওয়ারযুক্ত)

শুধুমাত্র শীট শেষ টুকরা শেষ কাটা

কাজের বেধঃ সর্বোচ্চ 0.6 মিমি

• নিম্নলিখিত টেবিলের মত সিঁড়ি আঁকা এবং কাটা বিবরণ সঙ্গে রোল গঠন মেশিনঃ

• পিএলসি নিয়ন্ত্রণ ব্যবস্থা

সিমেন্স ব্র্যান্ডের পিএলসি এবং টাচ স্ক্রিন, স্নাইডার/ শিহলিন/ ডেল্টা ব্র্যান্ডের ইনভার্টার, ওম্রন এনকোডার

পরিমাণ, অঙ্কন দৈর্ঘ্য (250-350mm) এবং কাটা দৈর্ঘ্য (min.800mm) স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ করুন।

কাটা দৈর্ঘ্য সহনশীলতা≤±1mm

নিয়ন্ত্রণ ভোল্টেজ 24V

• প্রোডাক্ট র্যাক অ-পাওয়ারযুক্ত, ৩টি ইউনিট

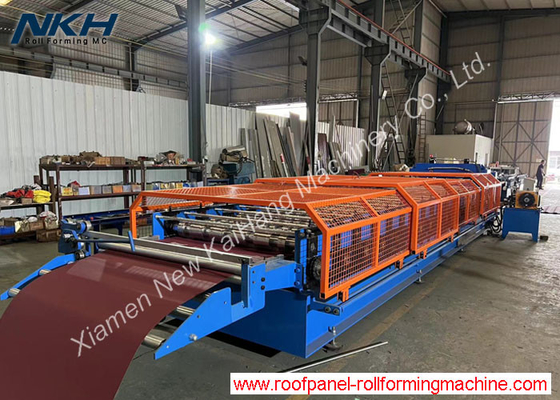

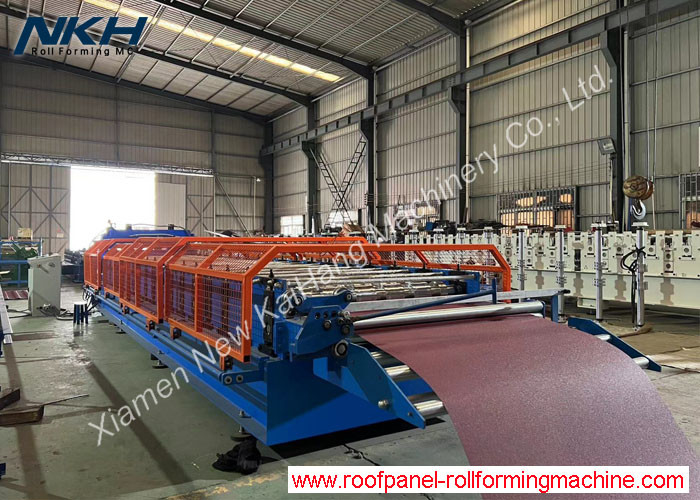

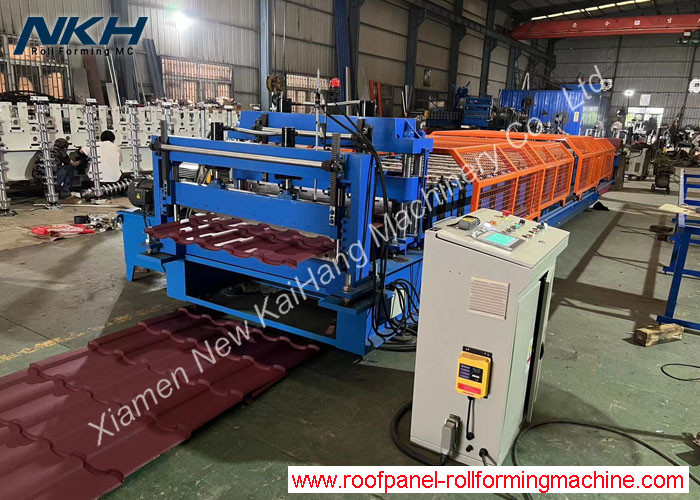

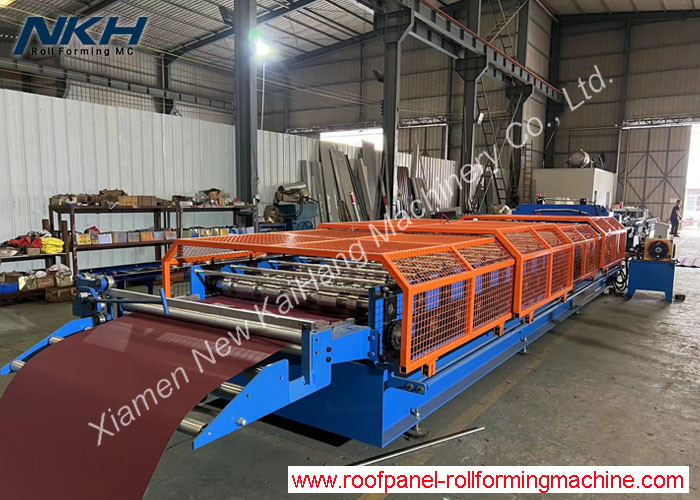

প্রোফাইল ডায়াগ্রাম/ম্যাচআউট/সরঞ্জাম রেফারেন্স ছবিঃ
