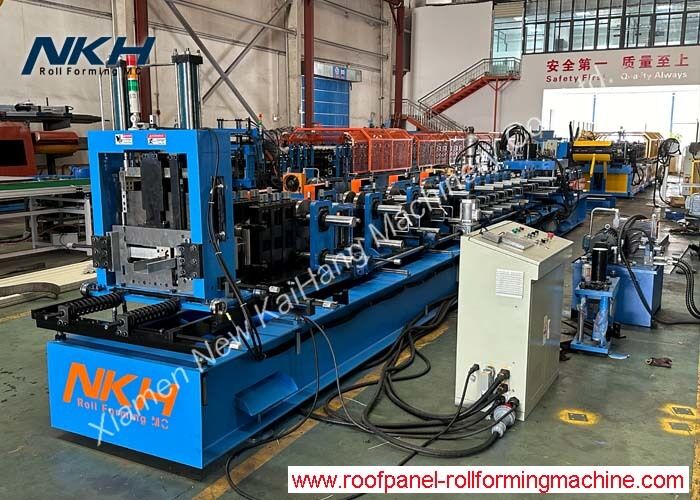

সি/জেড ইন্টারচেঞ্জ পুলিন রোল ফর্মিং মেশিন, অটো এক্সচেঞ্জ, দ্রুত পরিবর্তন, ইন্টারচেঞ্জযোগ্য
দ্রুত বিবরণঃ
- বেধঃ ১.৫ মিমি-৩.০ মিমি
- উপাদানঃ জিআই শীট, 245 এমপিএ
- কাটা পদ্ধতিঃ স্টপ থেকে কাটা নকশা দ্বারা
- কাটিয়া সহনশীলতাঃ ± 1 মিমি
প্রয়োগঃ
আজকাল, সি / জেড পুলিন রোল ফর্মিং মেশিন রয়েছে যা স্বয়ংক্রিয়ভাবে সি এবং জেড স্টিল পুলিনগুলির আকারগুলি দ্রুত পরিবর্তন করে (পরিবর্তনযোগ্য সি / জেড পুলিন রোল ফর্মিং মেশিনে আরও) ।
ঐতিহ্যগত সি/জেড পুলিন রোল ফর্মিং মেশিনের তুলনায়, একটি বিনিময়যোগ্য মেশিন অনেক বেশি দক্ষতার সাথে কাজ করতে পারে,যেহেতু এটি বিভিন্ন আকারের z ইস্পাত purlins উত্পাদন করতে শুধুমাত্র 10 মিনিট সময় লাগেসাধারণভাবে, একটি Z স্টীল সেকশন চ্যানেল রোল গঠন মেশিন সাধারণত একটি ম্যানুয়াল de-coiler, সমতলকরণ ডিভাইস সঙ্গে খাওয়ানো গাইড, জলবাহী punching সরঞ্জাম, রোল গঠন অংশ, জলবাহী কাটা,পরিবহন ব্যবস্থা, একটি পিএলসি কন্ট্রোল ক্যাবিনেট, একটি হাইড্রোলিক তেল পাম্প এবং রান-আউট টেবিল।
মেশিনের তালিকাঃ
- হাইড্রোলিক ডি-কয়েলার
- প্রি-লেভেলিং ডিভাইস
- হাইড্রোলিক প্রি-পঞ্চিং ডিভাইস

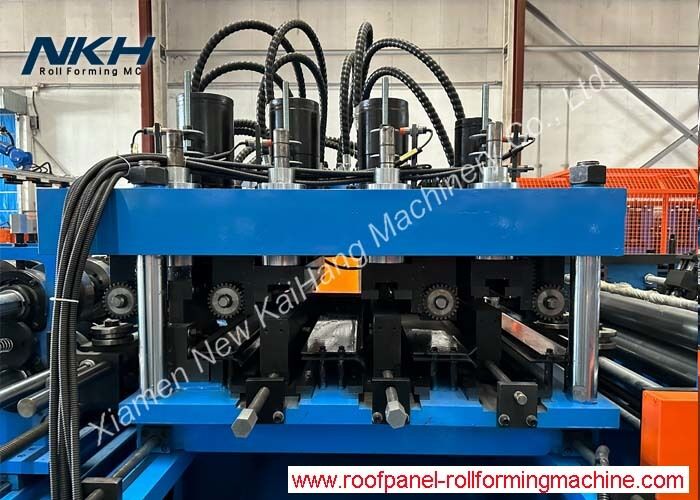

- স্বয়ংক্রিয়ভাবে আকার পরিবর্তন সঙ্গে রোল গঠনের মেশিন
- হাইড্রোলিক পোস্ট-কাটার ডিভাইস
- টেবিলে রান আউট
- পিএলসি নিয়ন্ত্রণ ব্যবস্থা
সম্পূর্ণ লাইনটির বর্ণনা/প্রযুক্তিগত পরামিতির বিবরণঃ
- 5TX600mm হাইড্রোলিক আন-কয়েলার বা ম্যানুয়াল ডি-কাইলার
চালিত নয়; লোড ক্ষমতা = MAX.5Tons
কয়েল অভ্যন্তরীণ গর্ত প্রসারিত হাইড্রোলিক সিস্টেম, পাম্প মোটরঃ 3KW
কয়েল অভ্যন্তরীণ ব্যাসার্ধ=510+/-30mm
কয়েল প্রস্থ= MAX.600mm
ম্যান্ড্রেল ঘূর্ণনঃ খসড়া প্রকার
প্রি-লেভেল ডিভাইস 4 উপর 3 শ্যাফ্ট সঙ্গে কয়েল-সেট অপসারণ
রোল সাবেক সঙ্গে একই মোটর ভাগ
- হাইড্রোলিক প্রি-পঞ্চিং/প্রি-কাটিং ডিভাইস
পোস্ট কাটা সঙ্গে একই জলবাহী গ্রুপ ভাগ
রোলের টুকরো শীটগুলির প্রথম/শেষ কাটাতে প্রাক-শিয়ারিং ডিভাইস
গর্তের নিচে আঘাত করার জন্য
- একক স্লট বা বৃত্তাকার গর্ত ওয়েব উপর
- ডাবল-স্লট বা গোলাকার গর্তযুক্ত ওয়েব
- প্রতিটি পাশের ফ্ল্যাঞ্জের একক স্লট বা বৃত্তাকার গর্ত
- নিম্নলিখিত টেবিলের মত রোল গঠনের মেশিনের বিবরণঃ
| উপযুক্ত রোল ফর্মিং উপাদান |
গ্যালভানাইজড ইস্পাত শীট |
| বেধ |
1.5-3.0 মিমি |
| ক্যারেজ ফ্রেমের নকশা |
স্ট্যান্ড-ফ্রেম-ডিজাইন |
| রোল ফর্মিং স্টেজ |
১৫টি পর্যায় |
| রোলার উপাদান |
Cr12, তাপ চিকিত্সা |
| শ্যাফ্ট ব্যাসার্ধ |
Φ75mm |
| প্রধান মোটর শক্তি |
২২ কিলোওয়াট |
| উৎপাদন গতি |
১২ মিটার/মিনিট |
| বৈদ্যুতিক ভোল্টেজ স্ট্যান্ডার্ড |
380V/50Hz/3PH অথবা অনুরোধ অনুযায়ী |
| মেশিনে আঁকা প্রধান রঙ |
RAL 5015 ((নীল) অথবা অনুরোধ হিসাবে |

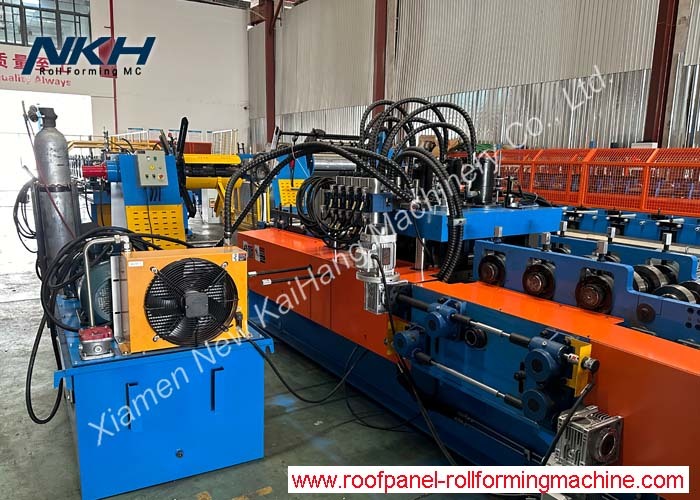

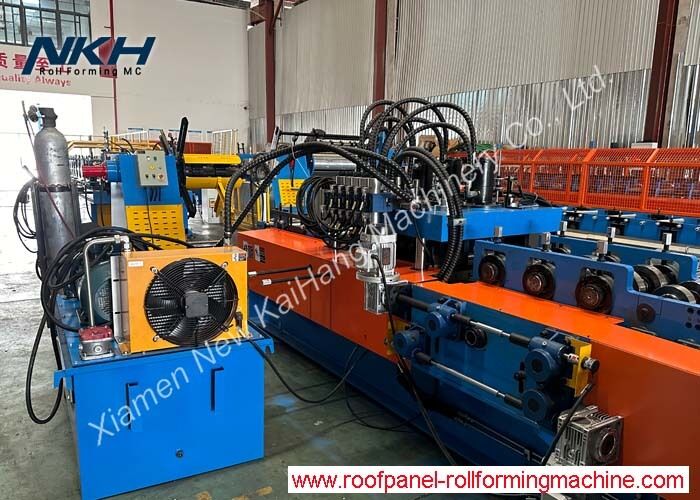

- হাইড্রোলিক পোস্ট কাট ডিভাইস
হাইড্রোলিক গ্রুপঃ 11KW
নকশা কাটা বন্ধ করুন
ব্রেকডাউনের পরে বর্জ্য আছে
সব মাপ একই জলবাহী গ্রুপ ভাগ
কাটিয়া উপাদানঃ Cr12, তাপ চিকিত্সা
- পিএলসি নিয়ন্ত্রণ ব্যবস্থা
স্বয়ংক্রিয়ভাবে পরিমাণ & কাটা দৈর্ঘ্য নিয়ন্ত্রণ
সিমেন্স ব্র্যান্ডের পিএলসি এবং টাচ স্ক্রিনের সাথে একত্রিত
স্নাইডার ব্র্যান্ড ইনভার্টার, ওম্রন এনকোডার ইত্যাদি
কাটা দৈর্ঘ্য সহনশীলতা≤±1mm
নিয়ন্ত্রণ ভোল্টেজ 24V
- প্রোডাক্ট র্যাক ৪ মিটার লম্বা, রোলড টাইপ

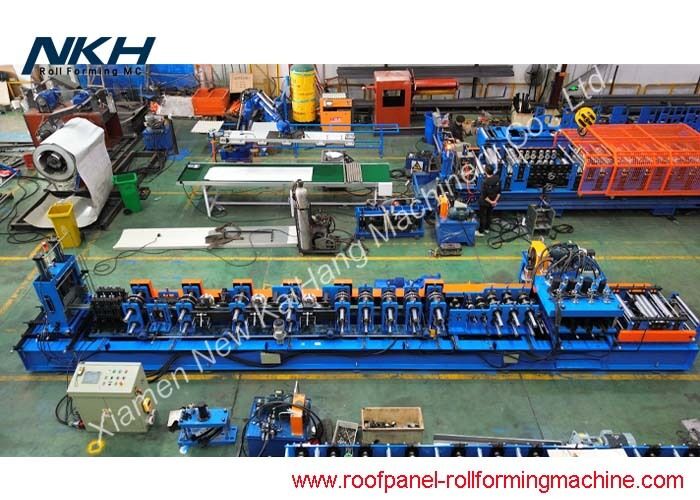

প্রোফাইল ডায়াগ্রাম/ম্যাচআউট/সরঞ্জাম রেফারেন্স ছবিঃ
